户外led显示屏的散热该怎样解决？

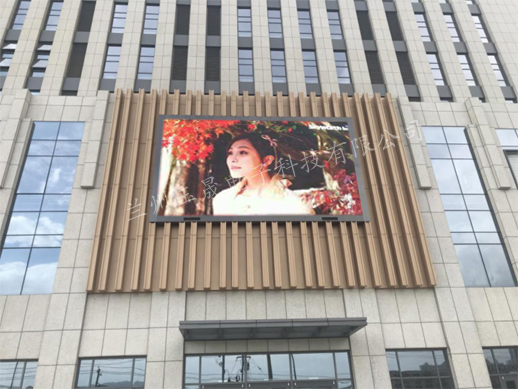

户外led显示屏是目前常见的户外大屏，充当着广告传播媒介；一到夏天，户外led显示屏就面临各种各样的问题，高温便是其中之一，高温会使led显示屏内部电子元器件失效率增大，从而导致led显示屏可靠性下降，接下来兰州玉晟电子科技有限公司就带大家了解户外led显示屏散热的解决方法。

控制led显示屏内部电子元器件的温度，使其在led显示屏所处的工作环境条件下，不超过规定的最高允许温度，需要进行led显示屏的散热设计。led显示屏的散热设计是本文重点探讨领域。

热量的传递有三种基本方式：导热、对流和辐射。

导热：气体导热是由气体分子不规则运动时互相碰撞的结果。金属导体中的导热主要靠自由电子的运动来完成。非导电固体中的导热是通过晶格结构的振动实现的。液体中的导热机理主要靠弹性波的作用。

对流：指流体各部分之间发生相对位移时所引起的热量传递过程。对流仅发生在流体中，且必然伴随着有导热现象。流体流过某物体表面时所发生的热交换过程，称为对流换热。由流体冷热各部分的密度不同所引起的对流称自然对流。若流体的运动由外力（风扇等）引起的，则称为强迫对流。

辐射：物体以电磁波形式传递能力的过程称为热辐射。辐射能在真空中传递能量，且有能量形式的转换，即热能转换为辐射能及辐射能转换成热能。

选择散热方式时，应考虑下列因素：led显示屏的热流密度、体积功率密度、总功耗、表面积、体积、工作环境条件（温度、湿度、气压、尘埃等）等。

按传热机理，有自然冷却、强迫空气冷却、直接液体冷却；蒸发冷却；热电致冷；热管传热等散热方式。

户外LED显示屏的散热设计方法

发热电子零部件与冷风的热交换面积，发热电子零部件与冷风的温度差，直接影响散热效果。这就涉及进入led显示屏箱体的风量大小设计，风道的设计。通风管道设计时，尽量采用直管道输送空气，避免采用急剧拐弯和弯曲的管道。通风管道应避免骤然扩展或骤然收缩。扩展的张角不要超过20°，收缩的锥角不要大于60°。通风管道应尽量密封，所有搭接都应顺着流动方向。

LED显示屏箱体设计时，有几点需注意：

排气孔应设置在靠近箱体的上侧。进气孔应设置在箱体下侧，但不要过低，以免污物和水进入安装在地面的箱体内。

设计时应使自然对流有助于强迫对流。空气应自箱体下方向上方循环，应采用专用的进气孔或排气孔。应使冷却空气从发热电子零部件中流过，同时需防止气流短路。进气孔、出气处需设置过滤网，以防杂物进入箱体。

设计时需确保进气口与排气口远离。要避免重复使用冷却空气。

要保证散热器齿槽方向与风向平行，散热器齿槽不能阻挡风路。

风扇安装在系统中，由于结构限制，进风口和出风口常常会受到各种阻挡，其性能曲线会发生变化。根据实际经验，风扇的进出风口最好与阻挡物有40mm的距离，如果有空间限制，也应至少有20mm。

如果能够在户外led显示屏的散热设计上下足功夫，这样既保证了led显示屏不受高温因素的影响，更加耐用，用户亦会倾向于选择品质更好的led显示屏；户外led显示屏受诸多环境因素影响，高温只是其中一种，只有那些综合质量优秀的led显示屏才能立于不败之地。
