甘肃LED显示屏安装注意事项

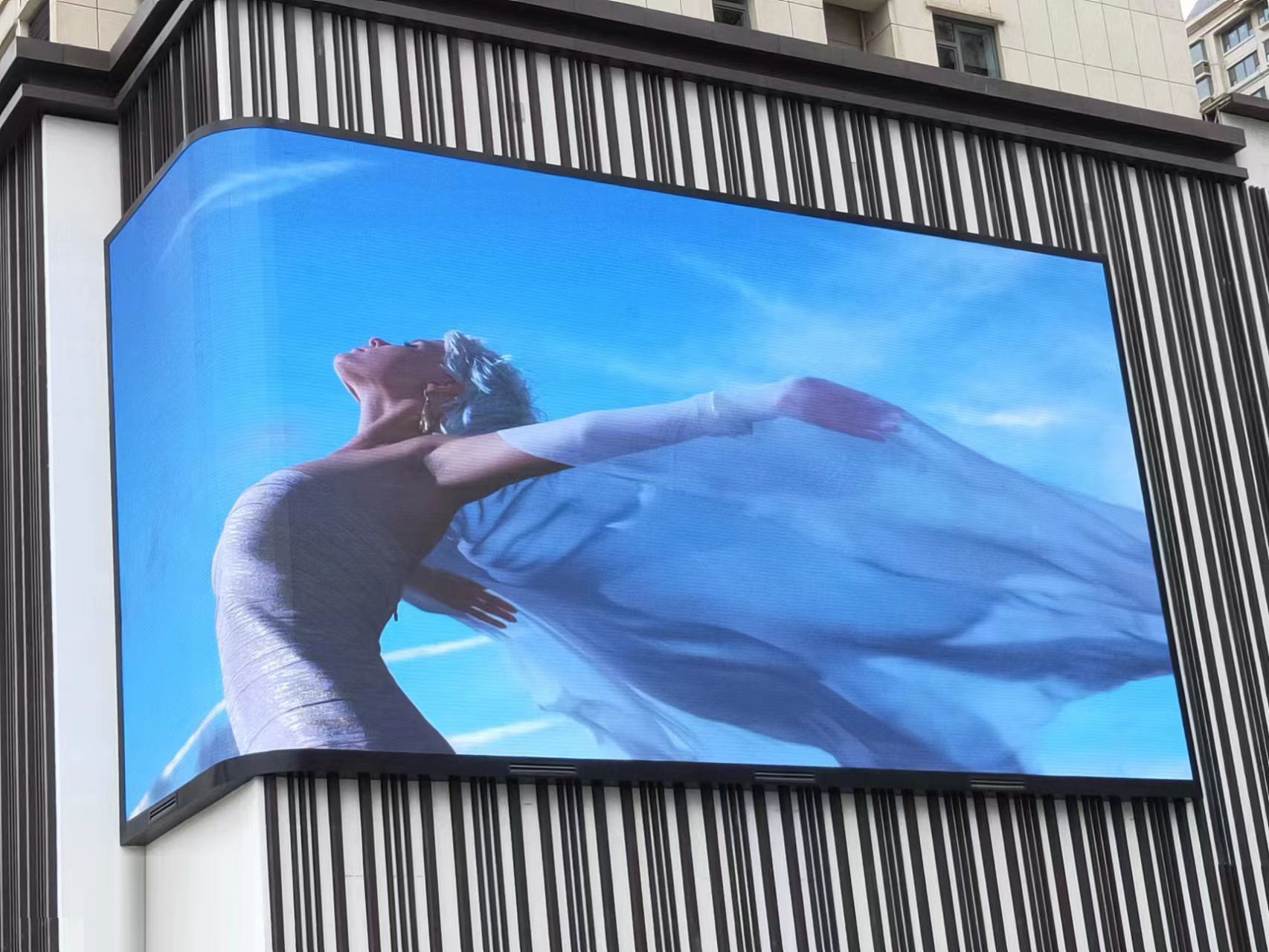

户外全彩LED显示屏的故障有很多都是因为安装不当引起的，所以在安装全彩LED显示屏的需要严格按照步骤来操作，特别是第一次安装的时候，这样可以减少错误发生，下面一起来看看户外全彩LED显示屏安装布线方法步骤。

1.检查电源电压：找出直流正负连接开关电源，将220V电源线连接到开关电源，(确认连接正确后，连接到AC或者NL接线柱)然后插上电。

这个时候我们会发现电源灯会亮，然后用万用表直流档测量一下V+和V-之间的电压，确保电压在4.8V-5.1V之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。

2.先把电源关闭

将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。

3.连接控制和单元板

用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。

4.连接RS232数据线

将做好的数据线一头连接电脑的DB9串口，另一头连接控制卡，将DB9的5脚(棕)连接到控制卡的GND，将DB9的3脚(棕白)连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转RS232串口的转换线

5.再次检查连线

是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

6.接通220V，打开下载的软件

正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不正常，请检查连线。或者查看错误检修。设定屏幕的参数，发送字幕。具体参照软件使用说明。
